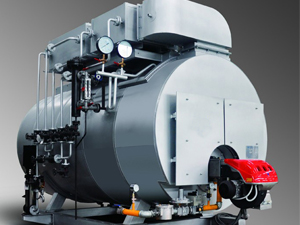

WNS臥式冷凝蒸汽鍋爐

臥式冷凝蒸汽鍋爐是在分析總結了煙氣中水蒸汽冷凝率與排煙溫度的關系、冷凝率與熱效率的關系以及冷凝水對不同鋼種腐蝕速率等研究結果的基礎上，通過合理設計受熱面，大大降低排煙溫度，_煙氣中的水蒸汽達到設計要求的冷凝率，吸收利用煙氣中的顯熱和水蒸汽凝結過程中釋放的汽化潛熱，從而大大提高鍋爐熱效率的一種冷凝式鍋爐。

產地：河北省>泊頭市

供應商：東鳳輪胎

技術咨詢熱線：13171994622

WNS臥式冷凝蒸汽鍋爐詳細內容介紹INFORMATION

WNS臥式冷凝蒸汽鍋爐性能特點

1.節能效果非常顯著。以燃料低位發熱值計算，熱效率高；
2._加環保。煙氣中的有害成分溶于冷凝水，有效減少排放，提高排放指標。

WNS臥式冷凝蒸汽鍋爐技術參數表：

項目					型號
項目					WNS2	WNS3	WNS4	WNS5	WNS6	WNS8	WNS10	WNS12	WNS15	WNS20	WNS25
額定蒸發量				t/h	2	3	4	5	6	8	10	12	15	20	25
相當發熱量				萬大卡 /h	131	196.5	261.6	327	367.7	494.5	618.1	738.3	917.2	1229.0	1531.4
額定蒸汽壓力				Mpa	（ 0.7 ）（ 1.0 ） 1.25 （ 1.6 ）
額定蒸汽溫度				℃	（ 170 ）（ 184 ） 194 （ 204 ）
額定進水溫度				℃	20	20	20	20	104	104	104	104	104	104	104
設計熱效率				%	100.6	100.8	100.8	100.7	100.7	100.8	100.8	100.8	100.8	100.9	100.9
鍋爐凈重				t	8.44	11	12.5	15.6	15.6	21	24	29.2	35.1	43.2	60
鍋爐滿水重				t	13.12	16.5	21.1	28.3	28.3	34.8	40.2	55.2	59.4	82.8	99.6
鍋爐水容量				t	4.68	5.5	7.3	10.8	10.8	13.8	16.2	21.4	24.3	34	39.6
燃燒方式					微正壓室燃
燃燒調節方式					全自動兩段火調節		全自動比例調節
適用燃料					天燃氣 / 液化石油氣 / 城市煤氣 / 柴油
燃料耗量		天燃氣		Nm³/h	155.0	232.0	309.0	386.7	401.5	534.7	668.6	801.6	1002.9	1332.5	1664.0
		液化石油氣			51.0	80.0	101.4	126.8	131.7	175.5	219.3	262.3	329.1	436.8	546.0
		城市煤氣			322.0	488.0	648.9	773.4	843.2	1122.9	1403.6	1679.0	2106.1	2795.5	3494.4
		柴油		Kg/h	128.0	191.0	254.5	318.5	330.6	440.4	550.4	664.1	832.1	1096.3	1370.4
供氣壓力		天燃氣		mmH₂O	1000-2000		1000-3000				1500-3000		2000-3000
		液化石油氣			500-2000		1000-3000				1500-3000		2000-3000
		城市煤氣			1500-3000		1500-3000				2000-3000		2500-3000
使用電源					380V/50Hz
設備總電功率		燃柴油		KW	8.5	14.7	24	22.4	20	29.7	42.5	42.5	62.5	93.5		115.5
設備總電功率		燃氣		KW	8.5	14.7	22.5	20.2	17.8	27.5	38.5	38.5	57	88		108
給水泵		電功率		KW	4	5.5	7.5	11	7.5	11	15	15	18.5	30		30
循環水泵		電功率		KW	_	_	_	_	1.1	1.5	1.5	1.5	1.5	3		3
風機		電功率		KW	4.5	9.2	15	9.2	9.2	15	22	22	37	55		75
油泵		電功率		KW	與風機同軸		1.5	2.2	2.2	2.2	4	4	5.5	5.5		7.5
_運輸尺寸				mm	4245 х 2128 х3060	4720 х 2040 х 3143	5198 х 2265 х 3644	5913 х 2410 х 3797	5913 х 2410 х 3797	6598 х 2875 х 3141	7133 х 2700 х 3210	7213 х 3000 х 3338	7365 х 3200 х 3508	7815 х 3620 х 3960		9150 х 3800 х 3990
_外型尺寸				mm	4974 х 2942 х 3451	5800 х 2940 х 3430	6397 х 3095 х 3760	7278 х 3365 х 3940	7278 х 3365 х 3940	8050 х 3495 х 4360	8540 х 3610 х 4546	8618 х 3882 х 4875	9416 х 4187 х 4954	10329 х 4420 х 5614		10900 х 4570 х 5800
對外接口	給水口		PN	Mpa	1.6 （ 2.5 ）
	給水口		DN	mm	32	32	32	40	40	40	40	50	50	65	65
	主蒸汽出口		PN	Mpa	1.6 （ 2.5 ）
	主蒸汽出口		DN	mm	65	80	100	125	125	125	150	200	200	200	200
	副蒸汽出口		PN	Mpa	1.6 （ 2.5 ）
	副蒸汽出口		DN	mm	25	25	40	40	40	40	40	40	40	40	40
	供油口 DN		進口	mm	13	13	20	20	20	20	25	25	25	25	25
	供油口 DN		回口	mm	13	13	20	20	20	20	25	25	25	25	25
	供氣口		DN	mm	根據供氣壓力而定
	手動排污口		PN	Mpa	1.6 （ 2.5 ）
	手動排污口		DN	mm	50	50	50	50	50	50	2 х 50	2 х 50	2 х 50	2 х 50	2 х 50
	連續排污口		PN	Mpa	1.6 （ 2.5 ）
	連續排污口		DN	mm	--	--	25	25	25	25	25	25	25	25	25
	安全閥	接口	PN	Mpa	1.6 （ 2.5 ）
		接口	DN	mm	50	80	2 х 50	2 х 80	2 х 80	2 х 80	2 х 80	2 х 80	2 х 100	2 х 100	2 х 125
		泄放口	DN	mm	65	100	2 х 65	2 х 100	2 х 100	2 х 100	2 х 100	2 х 100	2 х 125	2 х 125	2 х1 50
	出煙口尺寸（寬 Χ 高）			mm	426 х 283	436 х 461	636 х 461	666 х 571	636 х 611	750 х 775	758 х 923	726 х 1001	966 х 1061	978 х 1223	1166 х 1541
